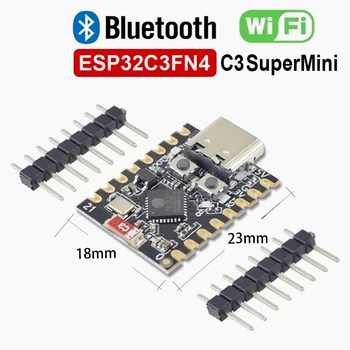

ある一定温度になったら5Vファンを回す、程度の制御に使うマイコンとしてなんか買うか、とaliexpress見てたら、506円で ESP32 C3 SuperMiniというのがあったので買ってみた
購入したセラーのページには詳細がなかったので、調べてみたら、「【Arduino】ESP32 C3 SuperMiniを使う」を発見
ESP32 C3 SuperMini という製品名に対して、細かなバージョン違いがあるらしい。

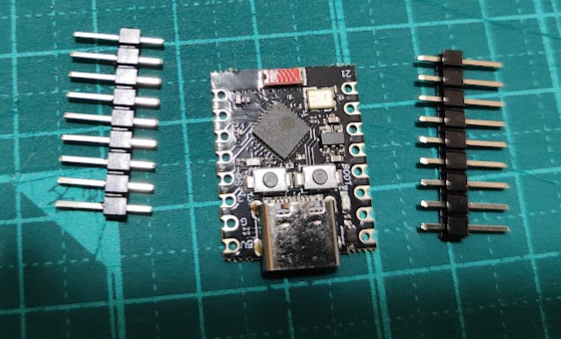

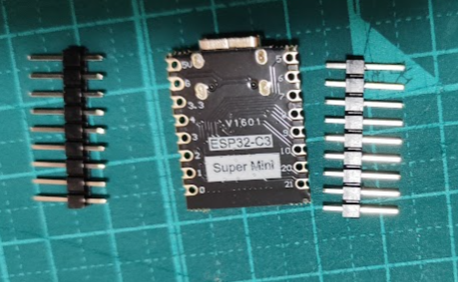

掲載されている写真の部品配置と比較してみたところ、今回買ったものは「ESP32 C3 Super Mini(K2)」に相当しているみたいである
で・・・ボードマネージャにESP32追加し、選択して、サンプルを書き込み

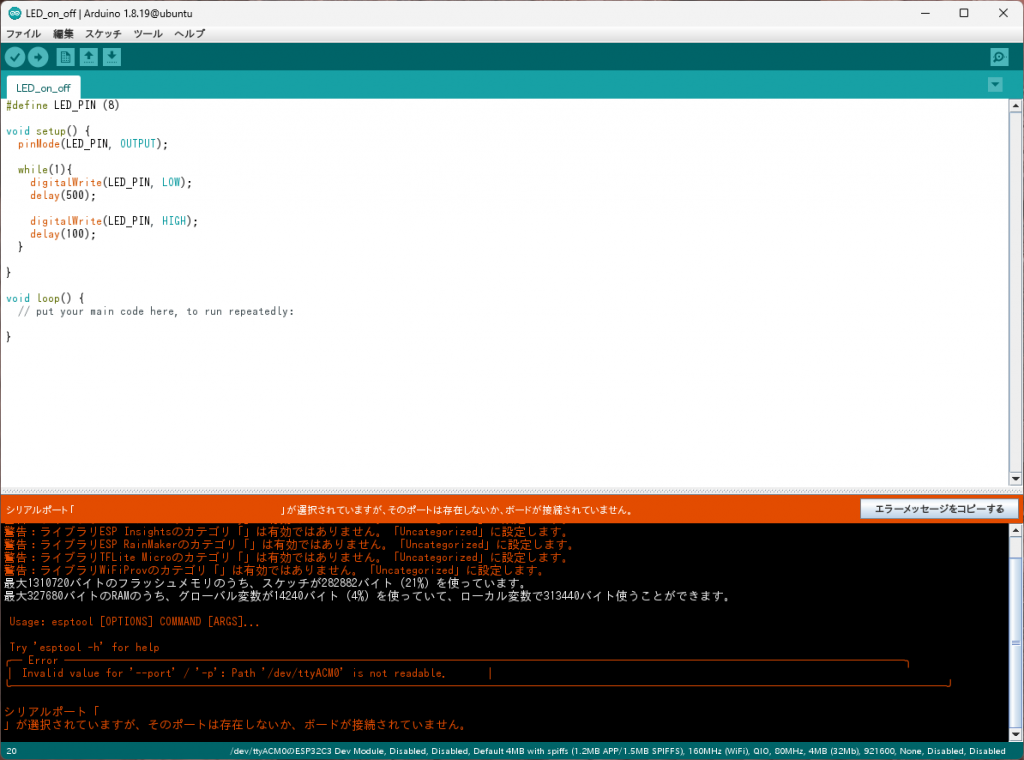

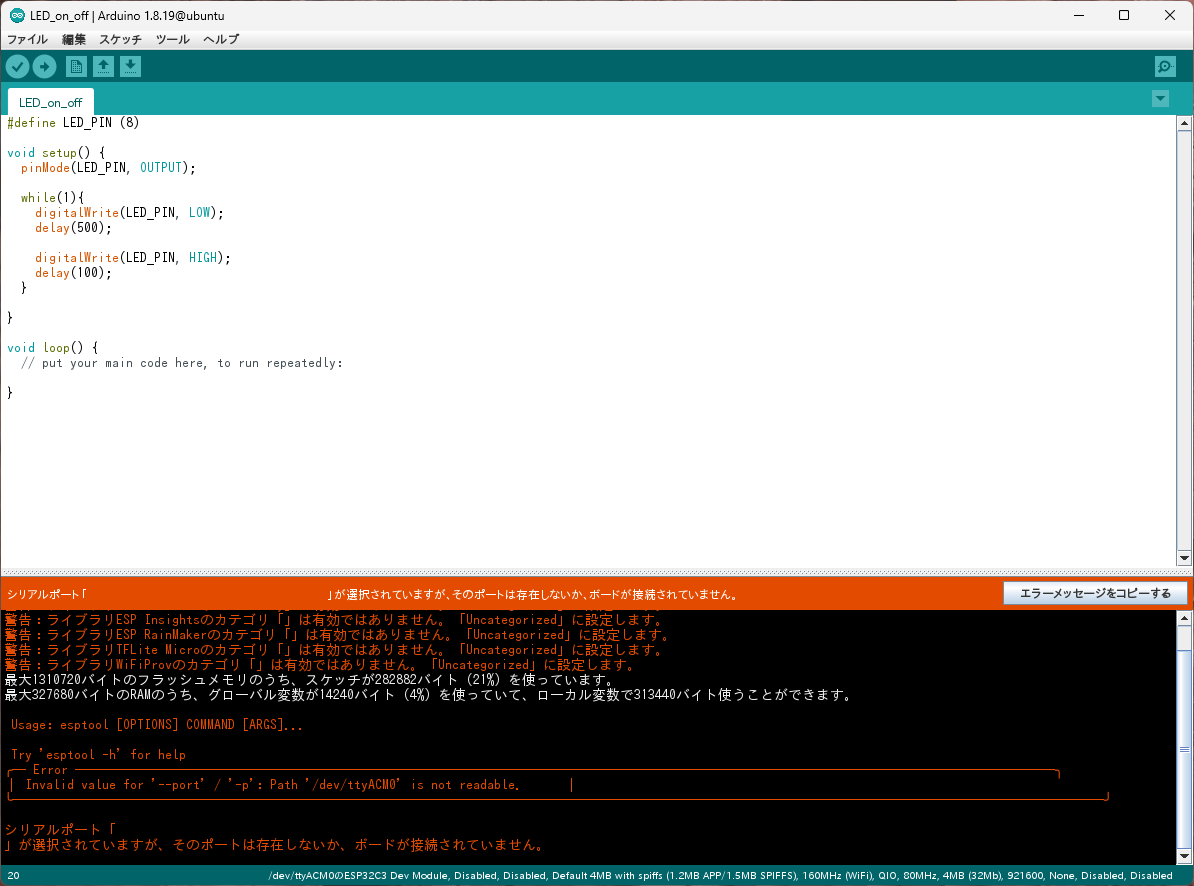

エラー発生
Arduino：1.8.19 (Linux), ボード："ESP32C3 Dev Module, Disabled, Disabled, Default 4MB with spiffs (1.2MB APP/1.5MB SPIFFS), 160MHz (WiFi), QIO, 80MHz, 4MB (32Mb), 921600, None, Disabled, Disabled"
警告：ライブラリESP_SRのカテゴリ「Sound」は有効ではありません。「Uncategorized」に設定します。
警告：ライブラリHashのカテゴリ「Security」は有効ではありません。「Uncategorized」に設定します。
警告：ライブラリESP Insightsのカテゴリ「」は有効ではありません。「Uncategorized」に設定します。
警告：ライブラリESP RainMakerのカテゴリ「」は有効ではありません。「Uncategorized」に設定します。
警告：ライブラリTFLite Microのカテゴリ「」は有効ではありません。「Uncategorized」に設定します。
警告：ライブラリWiFiProvのカテゴリ「」は有効ではありません。「Uncategorized」に設定します。
最大1310720バイトのフラッシュメモリのうち、スケッチが282882バイト（21%）を使っています。
最大327680バイトのRAMのうち、グローバル変数が14240バイト（4%）を使っていて、ローカル変数で313440バイト使うことができます。
Usage: esptool [OPTIONS] COMMAND [ARGS]...
Try 'esptool -h' for help
╭─ Error ──────────────────────────────────────────────────────────────────────╮
│ Invalid value for '--port' / '-p': Path '/dev/ttyACM0' is not readable. │
╰──────────────────────────────────────────────────────────────────────────────╯
シリアルポート「
」が選択されていますが、そのポートは存在しないか、ボードが接続されていません。
「ファイル」メニューの「環境設定」から
「より詳細な情報を表示する：コンパイル」を有効にすると
より詳しい情報が表示されます。
確認してみる
まず、USBデバイスが存在しているかを確認
pcuser@ubuntu:~$ lsusb
Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
Bus 001 Device 002: ID 0e0f:0003 VMware, Inc. Virtual Mouse
Bus 001 Device 007: ID 0e0f:0002 VMware, Inc. Virtual USB Hub
Bus 001 Device 008: ID 0e0f:0002 VMware, Inc. Virtual USB Hub
Bus 001 Device 022: ID 303a:1001 Espressif USB JTAG/serial debug unit
Bus 002 Device 001: ID 1d6b:0003 Linux Foundation 3.0 root hub
pcuser@ubuntu:~$
ある
rootユーザでesptoolを実行したらどうなる？
root@ubuntu:~# /home/pcuser/.arduino15/packages/esp32/tools/esptool_py/5.1.0/esptool --port /dev/ttyACM0 chip-id
esptool v5.1.0
Connected to ESP32-C3 on /dev/ttyACM0:
Chip type: ESP32-C3 (QFN32) (revision v0.4)
Features: Wi-Fi, BT 5 (LE), Single Core, 160MHz, Embedded Flash 4MB (XMC)
Crystal frequency: 40MHz
USB mode: USB-Serial/JTAG
MAC: ac:eb:e6:6d:6b:b0
Stub flasher running.
Warning: ESP32-C3 has no chip ID. Reading MAC address instead.
MAC: ac:eb:e6:6d:6b:b0
Hard resetting via RTS pin...
root@ubuntu:~#
情報が取得できる
一般ユーザだとどうなる？
pcuser@ubuntu:~$ /home/pcuser/.arduino15/packages/esp32/tools/esptool_py/5.1.0/esptool --port /dev/ttyACM0 chip-id
Usage: esptool [OPTIONS] COMMAND [ARGS]...
Try 'esptool -h' for help
lq Error qqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqk
x Invalid value for '--port' / '-p': Path '/dev/ttyACM0' is not readable. x
mqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqj
pcuser@ubuntu:~$
エラーとなる
つまり・・・/dev/ttyACM0 にアクセス権がない
pcuser@ubuntu:~$ ls -l /dev/ttyACM0
crw-rw---- 1 root dialout 166, 0 4月 8 11:40 /dev/ttyACM0
pcuser@ubuntu:~$
面倒くさいので /dev/ttyACM0自体に権限を与えてしまう
pcuser@ubuntu:~$ sudo chmod a+rw /dev/ttyACM0
[sudo] pcuser のパスワード:
pcuser@ubuntu:~$ ls -l /dev/ttyACM0
crw-rw-rw- 1 root dialout 166, 0 4月 8 11:40 /dev/ttyACM0
pcuser@ubuntu:~$
変更後は一般ユーザでもesptoolの実行に成功した
pcuser@ubuntu:~$ /home/pcuser/.arduino15/packages/esp32/tools/esptool_py/5.1.0/esptool --port /dev/ttyACM0 chip-id
esptool v5.1.0
Connected to ESP32-C3 on /dev/ttyACM0:
Chip type: ESP32-C3 (QFN32) (revision v0.4)
Features: Wi-Fi, BT 5 (LE), Single Core, 160MHz, Embedded Flash 4MB (XMC)
Crystal frequency: 40MHz
USB mode: USB-Serial/JTAG
MAC: ac:eb:e6:6d:6b:b0
Stub flasher running.
Warning: ESP32-C3 has no chip ID. Reading MAC address instead.
MAC: ac:eb:e6:6d:6b:b0
Hard resetting via RTS pin...
pcuser@ubuntu:~$
