aliexpressを見ていたら、RJ45シリアルのUSBシリアルが347円～というやっすい値段で売ってた

USBシリアルのチップは、Profilic、FDTI、WCHの3社がよく見かけますが、いまんとこ確実性だとFDTIかなぁ？というところで、WCHは格安系。Profilicは偽物っぽいのがまじってるのでよくわからない感じという現状

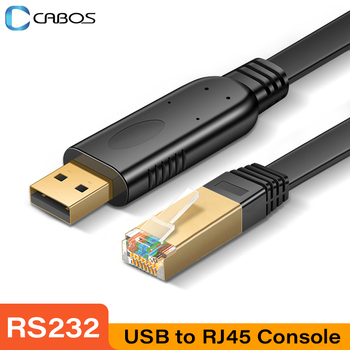

今回は、Profilic PL2303チップを採用した1.8mケーブルバージョンを436円で購入してみた

去年千石で買ったwaveshareのUSBシリアル1680円と比べると、コネクタが金色になったり、RJ45コネクタが丈夫そうな感じになったりと、安い割に見た目が良い感じに・・・

とりあえず、Windows 11パソコンにつなげてみた

初期はドライバ認識しないが、Windows Update経由でドライバが適用された。

USB\VID_067B&PID_2303\5&1262A0AE&0&1

まあ、普通に認識して、とりあえずjuniper SRX300につなげてみたが、特に問題なく使用できた

RJ45<=>RS-232Cの変換コネクタは配線が1つではなく、断線してないのに使えない場合がある。

この仕様違いは2024年現在でもあり、RJ45<=>USBシリアルのケーブルにも配列が異なるものが存在している

それらがどういう違いなのか、というメモ書き

で・・・RJ45側のシリアル配列を調べると、大きく分けて「Cisco/Sun互換」と「それ以外」ということになる。

最近のYAMAHA RTXもCisco互換となる

また、最近はUSBシリアルに直接RJ45コネクタがついている、というタイプも販売されている

千石電商での販売例は以下となる

SSA　SU2-ULC100G 1780円 PL2303チップ
WaveShare　USB-TO-RJ45-Console-Cable 1680円 FT232RLチップ

aliexpressにもいろいろ出ていて、おもに下記3種類があり、PL2303とCH340採用のやつはだいたい似たような価格となっており500円前後。FL232(FTDI)系だと1400円を超したりする。

PL2303チップ採用タイプ
CH340チップ採用タイプ
FL232RLチップ採用タイプ

とりあえず、ドキュメントや製品ページに書いてある配線について下記にまとめた。

送受信の表記が逆になっているものもあるが、出典に書いてある通りの記述にしてある。
