All FlashのnetApp AFF C250は通常２つあるノードに対して均等にディスクが割り当てられている。
ONTAP公式ドキュメント:ルート/データパーティショニング
例えば15TB SSDを10本つんでいる場合、以下のようになる
各スロットにある15TB SSDは内部で、data1パーテーション(約7TB)、data2パーテーション(約7TB)、rootパーテーション(残り) に分割されるという、ADPv2というフォーマットになっている。
オレンジ色の部分のownerがノード1で、水色の部分のownerがノード2となる。

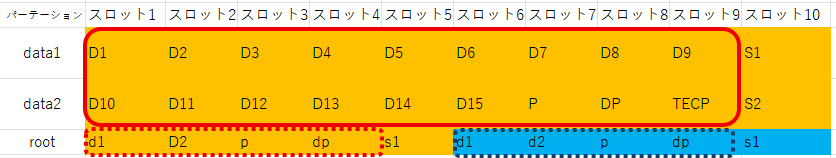

data1パーテーションとdata2パーテーションのownerをノード1に割り当てなおすと以下のような構成をとることが可能となり、ボリュームを拡大することができる。
owner変更してノード1側に集約しよう、という場合は、ノード2側に作成されているaggregateは壊す必要があるので注意
作業で使うコマンドについて
パーテーション変更を行う際に、owner状態などを確認する必要がある。
その際に使うコマンドには、通常権限(admin)で実行できるものと、diag権限で実行できるものがある。
各パーテーションのownerがどちらのノードなのか確認するコマンド
通常権限コマンド「storage disk show -partition-ownership」
通常権限コマンド「storage disk show -fields owner,type,root-owner,data1-owner,data2-owner」
diag権限コマンド「storage disk partition show」
パーテーションの割り当てを変更するときに、変更忘れがないか確認する場合は「storage disk partition show -partition *P2」パーテーションを指定してOwnerノードの表示を一括で確認するとよい
パーテーションのownerを変更するコマンド
パーテーションownerを変更するコマンドはdiag権限の「storage disk partition assign」で行う
「storage disk partition assign -partition *P2 -owner ノード1 -force」と実行すると有無も言わさず強制的にすべてのP2パーテーション(data2パーテーション)のownerをノード1に変更することができるが、事故を起こさないように事前に「storage disk partition show -partition *P2」を実行し、すべての”Container Type”が「spare」であることを確認した方がよい
すでにaggregateが作成されている場合
すでに両ノードでaggregateが作成されている場合、ownerをはく奪するノード側のaggregateを削除する必要がある。
なお、システム用のaggregate(標準ではaggr0_ノード名 で作成されている) は削除しないこと。
削除手順は「storage aggregate offline -aggregate aggr名」でオフラインにした後
「storage aggregate delete -aggregate aggr名」で削除する。
ADPv2のパーテーション配分について
15TB SSDが8本の場合、各ノードのrootパーテーション部分は4パーテーションを使用したRAID-DPとなりスペアはない状態となる。
各ノードが使うシステム用aggregateは140GB程度は確保されるのだが、ディスクの本数が少ない場合、rootパーテーションに割り当てられる容量が通常より増やされれていた。
| data1 | data2 | root | rootのスペア | |
| 8本 | 6.94TB | 6.94TB | 93.52GB | なし |
| 10本 | 6.94TB | 6.94TB | 93.52GB | 1 |
| 12本 | 6.96TB | 6.96TB | 62.35GB | 1 |
| 14本 | 6.96TB | 6.96TB | 62.35GB | 1 |
| 16本～22本 | 6.97TB | 6.97TB | 37.42GB | 1 |
| 24本 | 6.97TB | 6.97TB | 37.42GB | 2 |
