ONTAPシミュレータの新規導入手順


ONTAPシミュレータを標準設定でインストールすると結構面倒くさいので、トラブルが起きにくいように設定するやりかたのメモ書き

2023/12/14時点でONTAP 9.13.1のシミュレータもあるのですが、デプロイ後再起動するとブートループに陥る、という謎現象が発生していたりするので、この手順はONTAP 9.12.1で作っています。ONTAP 9.12.1で導入して9.13.1P2や9.13.1P7にアップデートしても動きが怪しい状況です。

2024/03/21時点でONTAP 9.13.1P7シミュレータイメージがリリースされ、上記の問題はなくなりました。

1) 普通にovaファイルをデプロイ

2) 初回起動前にハードディスク2を拡大

これ、やる必要があるのかあまり確信はないのですが、ONTAPシミュレータで作成した場合、データは仮想マシン上のハードディスク2に保存されているようです。

初期値は200GB程度なので、実データがそれ以上保存できないんじゃないかなぁと思っているので、2000GBに増やしています。(下記画像は2000GBで指定したあとのTB表記)

3) 初回起動し、adminでログイン

ログイン後、初期セットアップが始まる状態の場合は、Ctrl+Cで強制終了して、プロンプトを出す

4) systemshellでローカルコマンドが実行できるか確認

最近のONTAPだと標準無効化されていると思うので、まずは状態を確認

「set diag」コマンドでdiagモードに移行したあとで「system node systemshell -node localhost -command ls /」を実行してどうなるかを確認する。

::> set diag

Warning: These diagnostic commands are for use by NetApp personnel only.
Do you want to continue? {y|n}: y

::*> system node systemshell -node localhost -command ls /
  (system node systemshell)

Error: command failed: Error: Account currently locked. Contact the storage
       administrator to unlock it.

::*>

ONTAPシミュレータ 9.12.1以降は上記の様な「Error」となると思われる。

5) diagアカウントのロックを解除

上記のエラーはdiagアカウントがロック状態であることが原因であるため、ロックを解除する。

「security login show -user-or-group-name diag」を実行して現在の状態を確認(ONTAPバージョンによっては “security login show -username diag”)

::*> security login show -user-or-group-name diag

Vserver: Default
                                                                 Second
User/Group                 Authentication                 Acct   Authentication
Name           Application Method        Role Name        Locked Method
-------------- ----------- ------------- ---------------- ------ --------------
diag           console     password      admin            yes    none

::*>

「Acct Lock: yes」であるためロックされていることを確認できる。

「security login unlock -username diag」を実行する

::*> security login unlock -username diag

Error: command failed: The admin password is not set. Use the "security login
          password" command to set the password, then try the command again.

::*>

上記のエラーがでた場合は「security login password -username admin」コマンドを実行して、adminユーザのパスワードを設定した後で、再度「security login unlock -username diag」を実行する

::*> security login password -username admin

Enter your current password: <初期設定前であればエンターキー入力>
Enter a new password: <新しいパスワード>
Enter it again: <新しいパスワード>

::*> security login unlock -username diag

::*>

ロック解除に成功した場合、なにも表示されないため、確認のために「security login show -user-or-group-name diag」を実行する

::*> security login show -user-or-group-name diag

Vserver: Default
                                                                 Second
User/Group                 Authentication                 Acct   Authentication
Name           Application Method        Role Name        Locked Method
-------------- ----------- ------------- ---------------- ------ --------------
diag           console     password      admin            no     none

::*>

6) 現状のディスク構成を確認

現状のディスク構成を確認するために「system node systemshell -node local -command “ls -l /sim/dev/,disks”」を実行する。

なお、日本語キーボードで「”」を入力する場合はShiftキーを押しながら「*:け」のキーを押すと入力できる。

::*> system node systemshell -node local -command "ls -l /sim/dev/,disks"

total 1849640
-rwxr-xr-x  1 root  wheel         912 Mar 10 16:07 ,reservations
-rw-r--r--  1 root  wheel        1372 Mar 10 16:07 Shelf:DiskShelf14
-rw-r--r--  1 root  wheel  1094312960 Mar 10 16:45 v0.16:NETAPP__:VD-1000MB-FZ-520:13511800:2104448
-rw-r--r--  1 root  wheel  1094312960 Mar 10 16:45 v0.17:NETAPP__:VD-1000MB-FZ-520:13511901:2104448
<略>
-rw-r--r--  1 root  wheel  1094312960 Mar 10 16:23 v1.29:NETAPP__:VD-1000MB-FZ-520:15901912:2104448
-rw-r--r--  1 root  wheel  1094312960 Mar 10 16:23 v1.32:NETAPP__:VD-1000MB-FZ-520:15901913:2104448

::*>

7) いまあるディスクを削除

/sim/dev/,disks にあるファイルを削除するために「system node systemshell -node local -command “cd /sim/dev/,disks; sudo rm *”」を実行します。

(日本語キーボードで「*」を入力する場合はShiftキーを押しながら「8(ゆ」のキーを押すと入力できる。)

実行後「system node systemshell -node local -command “ls -l /sim/dev/,disks”」を実行し、ファイルが削除されたことも確認します。

::*> system node systemshell -node local -command "cd /sim/dev/,disks; sudo rm *"

::*> system node systemshell -node local -command "ls -l /sim/dev/,disks"
total 0

::*>

8) ディスク作成

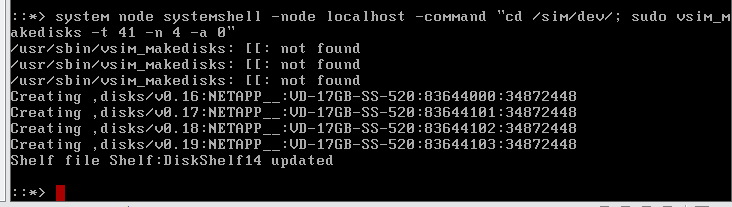

「system node systemshell -node localhost -command “cd /sim/dev;sudo vsim_makedisks -t 36 -n 20 -a 0″」を実行してディスクを20本追加します。

(日本語キーボードで「_」を入力する場合はShiftキーを押しながら「=-ほ」のキーを押すと入力できる。)

「system node systemshell -node localhost -command “cd /sim/dev;sudo vsim_makedisks -t 36 -n 20 -a 1″」を追加実行して、さらに20本追加します。

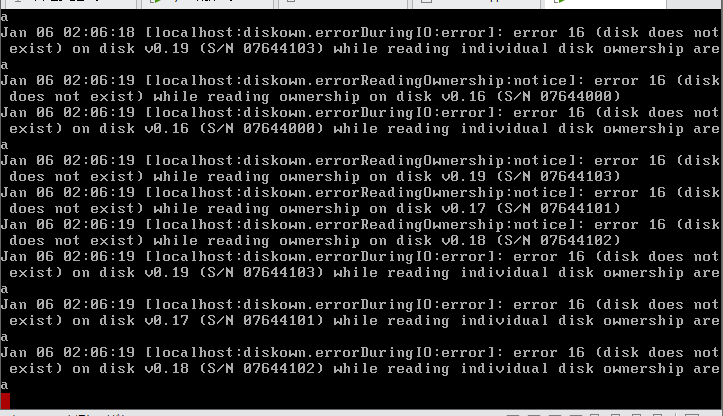

9) 再起動

「reboot」を実行します。

10) Boot Menuを出す

再起動の始めに、下記のような「Press Ctrl-C for Boot Menu.」と出力されたタイミングでCtrl+Cキーを押す。

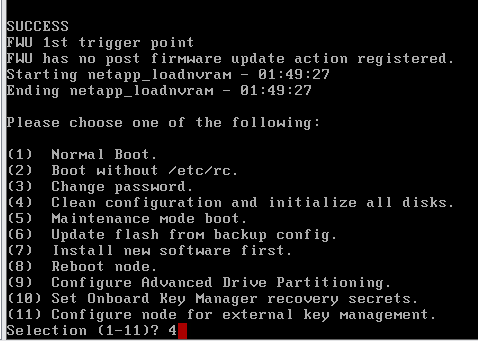

しばらく待つと下記の選択肢が表示される。

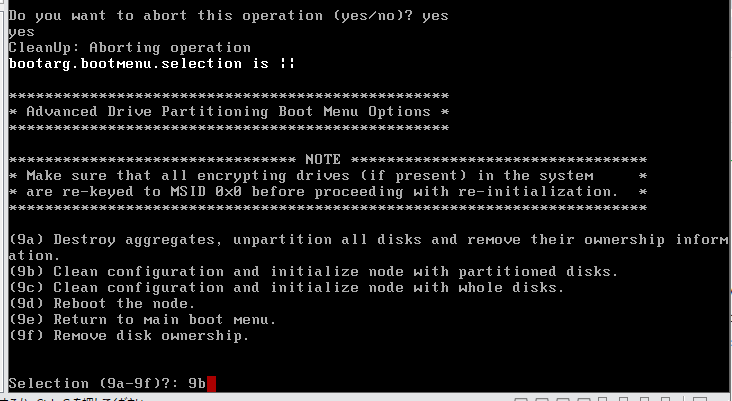

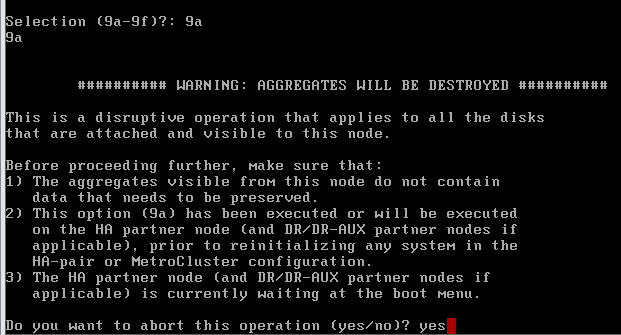

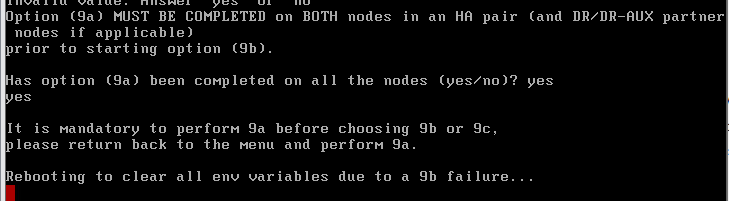

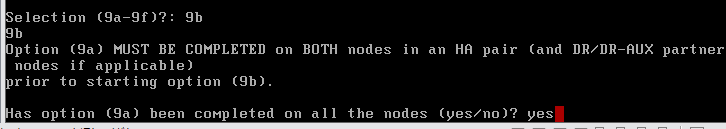

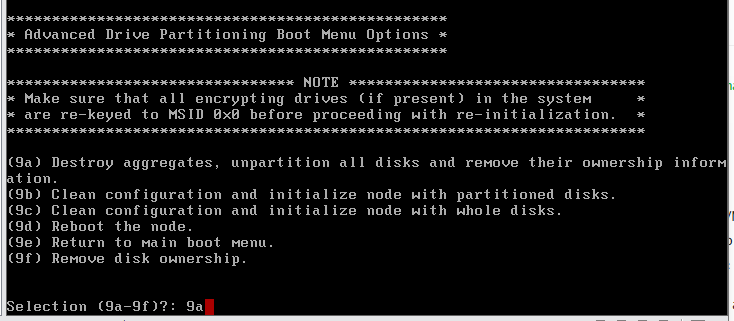

11) ディスク初期化を実行

“4. Clean configuration and initialize all disks.”の「4」を入力

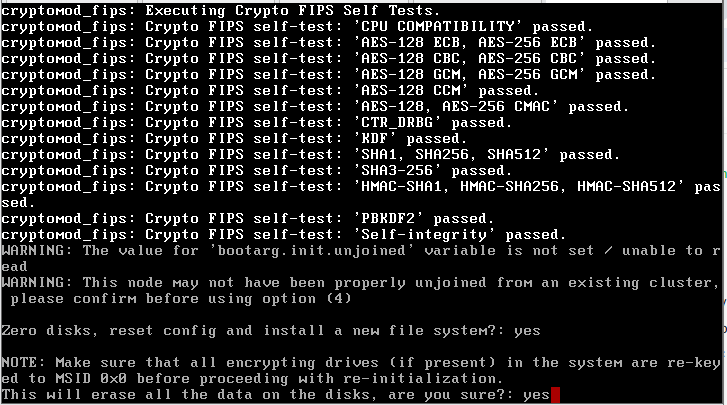

“Zero disks, reset config and install a new file system?:”に「yes」と入力

続く”This will erase all the data on the disks, are you sure?:”も「yes」

初期化が終わると、自動再起動します。

12) 初期設定開始

ONTAP初期設定プロセスを実行していきます

初期セットアップ終了して、プロンプトを確認します。

13) 初期設定完了後追加設定

初期設定後、追加でしておくべき設定項目です。

この他に、SVM作ってCIFS/NFSファイルサーバをたてたりしていきます。

13a) aggr0へのディスク追加

ONTAPバージョンアップを行う場合、初期aggregateのサイズが10GB以上あった方が安全です。(ONTAP 9.7からいろいろバージョンアップテストを実施した結果)

ontap9121::> storage aggregate show


Aggregate     Size Available Used% State   #Vols  Nodes            RAID Status
--------- -------- --------- ----- ------- ------ ---------------- ------------
aggr0_ontap9121_01
            7.51GB   374.8MB   95% online       1 ontap9121-01     raid_dp,
                                                                   normal

ontap9121::> df -A -h
Aggregate                total       used      avail capacity
aggr0_ontap9121_01      7695MB     7320MB      374MB      95%
aggr0_ontap9121_01/.snapshot 405MB     0B      405MB       0%
2 entries were displayed.

ontap9121::>

7.51GBで、この容量であればパッチ適用程度であれば問題ないが、2段階アップデートを行う場合は少し容量が足らない可能性があります。

とりあえずディスク1本追加するため「storage aggregate add-disks -aggregate <aggregate名> -diskcount 1」を実行します。

ontap9121::> storage aggregate add-disks -aggregate aggr0_ontap9121_01 -diskcount 1

Warning: Aggregate "aggr0_ontap9121_01" is a root aggregate. Adding disks to
         the root aggregate is not recommended. Once added, disks cannot be
         removed without re-initializing the node.
Do you want to continue? {y|n}: y

Info: Disks would be added to aggregate "aggr0_ontap9121_01" on node
      "ontap9121-01" in the following manner:

      First Plex

        RAID Group rg0, 4 disks (block checksum, raid_dp)
                                                            Usable Physical
          Position   Disk                      Type           Size     Size
          ---------- ------------------------- ---------- -------- --------
          data       NET-1.11                  FCAL         8.79GB   8.82GB

      Aggregate capacity available for volume use would be increased by 7.91GB.

Do you want to continue? {y|n}: y

ontap9121::> storage aggregate show


Aggregate     Size Available Used% State   #Vols  Nodes            RAID Status
--------- -------- --------- ----- ------- ------ ---------------- ------------
aggr0_ontap9121_01
           15.03GB    7.88GB   48% online       1 ontap9121-01     raid_dp,
                                                                   normal

ontap9121::> df -A -h
Aggregate                total       used      avail capacity
aggr0_ontap9121_01        15GB     7320MB     8069MB      48%
aggr0_ontap9121_01/.snapshot 810MB     0B      810MB       0%
2 entries were displayed.

ontap9121::>

13b) vol0領域の拡大

aggregateを拡大しただけでは、実際のアップデート時に使うvol0領域の大きさは変わりません。

vol0を拡大します。

現在値は「volume show」もしくは「df -h」で確認します。

ontap9121::> volume show
Vserver   Volume       Aggregate    State      Type       Size  Available Used%
--------- ------------ ------------ ---------- ---- ---------- ---------- -----
ontap9121-01 vol0      aggr0_ontap9121_01 online RW     7.11GB     6.04GB   10%

ontap9121::> df -h
Filesystem               total       used      avail capacity  Mounted on                 Vserver
/vol/vol0/              6915MB      731MB     6184MB      10%  ---                        ontap9121-01
/vol/vol0/.snapshot      363MB         0B      363MB       0%  ---                        ontap9121-01
2 entries were displayed.

ontap9121::>

vol0の容量を10GBに設定する「volume size -vserver <ノード名> -volume vol0 -new-size 10g」を実行します。

(実行できない場合「node run -node <ノード名> vol0 10g」

ontap9121::> volume size -vserver ontap9121-01 -volume vol0 -new-size 10g
vol size: Volume "ontap9121-01:vol0" size set to 10g.

ontap9121::> volume show
Vserver   Volume       Aggregate    State      Type       Size  Available Used%
--------- ------------ ------------ ---------- ---- ---------- ---------- -----
ontap9121-01 vol0      aggr0_ontap9121_01 online RW       10GB     8.78GB    7%

ontap9121::> df -h
Filesystem               total       used      avail capacity  Mounted on                 Vserver
/vol/vol0/              9728MB      740MB     8987MB       7%  ---                        ontap9121-01
/vol/vol0/.snapshot      512MB         0B      512MB       0%  ---                        ontap9121-01
2 entries were displayed.

ontap9121::>

13c) 未割り当てディスク追加

現在のONTAP上で認識しているディスクを確認するために「storage disk show」を実行します。

ontap9121::> storage disk show
                     Usable           Disk    Container   Container
Disk                   Size Shelf Bay Type    Type        Name      Owner
---------------- ---------- ----- --- ------- ----------- --------- --------
NET-1.1                   -     -  16 FCAL    unassigned  -         -
NET-1.2                   -     -  17 FCAL    unassigned  -         -
NET-1.3                   -     -  18 FCAL    unassigned  -         -
NET-1.4                   -     -  19 FCAL    unassigned  -         -
NET-1.5                   -     -  20 FCAL    unassigned  -         -
NET-1.6                   -     -  21 FCAL    unassigned  -         -
NET-1.7                   -     -  22 FCAL    unassigned  -         -
NET-1.8              8.81GB     -  16 FCAL    aggregate   aggr0_ontap9121_01 ontap9121-01
NET-1.9              8.81GB     -  17 FCAL    aggregate   aggr0_ontap9121_01 ontap9121-01
NET-1.10             8.81GB     -  18 FCAL    aggregate   aggr0_ontap9121_01 ontap9121-01
NET-1.11             8.81GB     -  19 FCAL    aggregate   aggr0_ontap9121_01 ontap9121-01
NET-1.12                  -     -  24 FCAL    unassigned  -         -
NET-1.13                  -     -  25 FCAL    unassigned  -         -
NET-1.14                  -     -  26 FCAL    unassigned  -         -
NET-1.15                  -     -  27 FCAL    unassigned  -         -
NET-1.16                  -     -  28 FCAL    unassigned  -         -
NET-1.17                  -     -  29 FCAL    unassigned  -         -
NET-1.18             8.81GB     -  20 FCAL    spare       Pool0     ontap9121-01
NET-1.19             8.81GB     -  21 FCAL    spare       Pool0     ontap9121-01
NET-1.20             8.81GB     -  22 FCAL    spare       Pool0     ontap9121-01
NET-1.21             8.81GB     -  24 FCAL    spare       Pool0     ontap9121-01
NET-1.22             8.81GB     -  25 FCAL    spare       Pool0     ontap9121-01
NET-1.23             8.81GB     -  26 FCAL    spare       Pool0     ontap9121-01
NET-1.24             8.81GB     -  27 FCAL    spare       Pool0     ontap9121-01
NET-1.25                  -     -  32 FCAL    unassigned  -         -
NET-1.26                  -     -  33 FCAL    unassigned  -         -
NET-1.27             8.81GB     -  28 FCAL    spare       Pool0     ontap9121-01
NET-1.28             8.81GB     -  29 FCAL    spare       Pool0     ontap9121-01
NET-1.29             8.81GB     -  32 FCAL    spare       Pool0     ontap9121-01
NET-1.30             8.81GB     -  33 FCAL    spare       Pool0     ontap9121-01
NET-1.31                  -     -  34 FCAL    unassigned  -         -
NET-1.32                  -     -  35 FCAL    unassigned  -         -
NET-1.33                  -     -  36 FCAL    unassigned  -         -
NET-1.34                  -     -  37 FCAL    unassigned  -         -
NET-1.35             8.81GB     -  34 FCAL    spare       Pool0     ontap9121-01
NET-1.36             8.81GB     -  35 FCAL    spare       Pool0     ontap9121-01
NET-1.37                  -     -  38 FCAL    unassigned  -         -
NET-1.38             8.81GB     -  36 FCAL    spare       Pool0     ontap9121-01
NET-1.39             8.81GB     -  37 FCAL    spare       Pool0     ontap9121-01
NET-1.40             8.81GB     -  38 FCAL    spare       Pool0     ontap9121-01
40 entries were displayed.

ontap9121::>

10本は割り当てられていますが、10本は未割り当て(unassigned)となっています。

割り当てるためには「storage disk assign -disklist *」を実行します。

ontap9121::> storage disk assign -disklist *

ontap9121::> storage disk show
                     Usable           Disk    Container   Container
Disk                   Size Shelf Bay Type    Type        Name      Owner
---------------- ---------- ----- --- ------- ----------- --------- --------
NET-1.1              8.81GB     -  16 FCAL    spare       Pool0     ontap9121-01
NET-1.2              8.81GB     -  17 FCAL    spare       Pool0     ontap9121-01
NET-1.3              8.81GB     -  18 FCAL    spare       Pool0     ontap9121-01
NET-1.4              8.81GB     -  19 FCAL    spare       Pool0     ontap9121-01
NET-1.5              8.81GB     -  20 FCAL    spare       Pool0     ontap9121-01
NET-1.6              8.81GB     -  21 FCAL    spare       Pool0     ontap9121-01
NET-1.7              8.81GB     -  22 FCAL    spare       Pool0     ontap9121-01
NET-1.8              8.81GB     -  16 FCAL    aggregate   aggr0_ontap9121_01 ontap9121-01
NET-1.9              8.81GB     -  17 FCAL    aggregate   aggr0_ontap9121_01 ontap9121-01
NET-1.10             8.81GB     -  18 FCAL    aggregate   aggr0_ontap9121_01 ontap9121-01
NET-1.11             8.81GB     -  19 FCAL    aggregate   aggr0_ontap9121_01 ontap9121-01
NET-1.12             8.81GB     -  24 FCAL    spare       Pool0     ontap9121-01
NET-1.13             8.81GB     -  25 FCAL    spare       Pool0     ontap9121-01
NET-1.14             8.81GB     -  26 FCAL    spare       Pool0     ontap9121-01
NET-1.15             8.81GB     -  27 FCAL    spare       Pool0     ontap9121-01
NET-1.16             8.81GB     -  28 FCAL    spare       Pool0     ontap9121-01
NET-1.17             8.81GB     -  29 FCAL    spare       Pool0     ontap9121-01
NET-1.18             8.81GB     -  20 FCAL    spare       Pool0     ontap9121-01
NET-1.19             8.81GB     -  21 FCAL    spare       Pool0     ontap9121-01
NET-1.20             8.81GB     -  22 FCAL    spare       Pool0     ontap9121-01
NET-1.21             8.81GB     -  24 FCAL    spare       Pool0     ontap9121-01
NET-1.22             8.81GB     -  25 FCAL    spare       Pool0     ontap9121-01
NET-1.23             8.81GB     -  26 FCAL    spare       Pool0     ontap9121-01
NET-1.24             8.81GB     -  27 FCAL    spare       Pool0     ontap9121-01
NET-1.25             8.81GB     -  32 FCAL    spare       Pool0     ontap9121-01
NET-1.26             8.81GB     -  33 FCAL    spare       Pool0     ontap9121-01
NET-1.27             8.81GB     -  28 FCAL    spare       Pool0     ontap9121-01
NET-1.28             8.81GB     -  29 FCAL    spare       Pool0     ontap9121-01
NET-1.29             8.81GB     -  32 FCAL    spare       Pool0     ontap9121-01
NET-1.30             8.81GB     -  33 FCAL    spare       Pool0     ontap9121-01
NET-1.31             8.81GB     -  34 FCAL    spare       Pool0     ontap9121-01
NET-1.32             8.81GB     -  35 FCAL    spare       Pool0     ontap9121-01
NET-1.33             8.81GB     -  36 FCAL    spare       Pool0     ontap9121-01
NET-1.34             8.81GB     -  37 FCAL    spare       Pool0     ontap9121-01
NET-1.35             8.81GB     -  34 FCAL    spare       Pool0     ontap9121-01
NET-1.36             8.81GB     -  35 FCAL    spare       Pool0     ontap9121-01
NET-1.37             8.81GB     -  38 FCAL    spare       Pool0     ontap9121-01
NET-1.38             8.81GB     -  36 FCAL    spare       Pool0     ontap9121-01
NET-1.39             8.81GB     -  37 FCAL    spare       Pool0     ontap9121-01
NET-1.40             8.81GB     -  38 FCAL    spare       Pool0     ontap9121-01
40 entries were displayed.

ontap9121::>

「storage disk show -container-type unassigned」を実行してunassigned のディスクが無いことを確認します。

ontap9121::> storage disk show -container-type unassigned
There are no entries matching your query.

ontap9121::>

13d) vol0に対するsnapshot設定無効化

現在のvol0に対するスナップショット設定を確認するため「node run -node localhost -command snap sched」を実行

ontap9121::> node run -node localhost -command snap sched
Volume vol0: 0 2 6@8,12,16,20

ontap9121::>

上記の場合、vol0に対して定期的なsnapshotが作成される設定となっています。

この場合、vol0の使用容量枯渇のエラーになる場合があるため、定期取得を停止したほうがいいので、変更します。

変更は「node run -node localhost -command snap sched vol0 0 0 0」で行います。

ontap9121::> node run -node localhost -command snap sched vol0 0 0 0

ontap9121::> node run -node localhost -command snap sched
Volume vol0: 0 0 0

ontap9121::>

上記の様に「vol0: 0 0 0」となっていれば無効化されています。

(シミュレーター, simulator)

コメントを残す

メールアドレスが公開されることはありません。 が付いている欄は必須項目です

このサイトはスパムを低減するために Akismet を使っています。コメントデータの処理方法の詳細はこちらをご覧ください
