最小インストールのRHEL7環境で文字化けせずにNetBackup管理画面を表示するために必要なパッケージ


最小インストールのRHEL7環境で文字化けせずにNetBackup管理画面を表示するために必要なパッケージを確認した。

なお、表示させるのはLinuxサーバローカルのディスプレイではなく、同一ネットワーク上にあるWindows10にインストールされた「VcXSrv

# yum install libXext libXrender libXtst xorg-x11-fonts-Type1 vlgothic-fonts vlgothic-p-fonts

なお、「vlgothic-p-fonts」は入れなくても表示はされるが、文字がゴツゴツした感じとなる。

・vlgothic-fonts vlgothic-p-fontsの両方をインストールした場合


vlgothic-fonts vlgothic-p-fontsの両方をインストールした場合

・vlgothic-fontsのみインストールした場合


vlgothic-fontsのみインストールした場合

NetBackup GUIはJavaを使って表示している。

フォントに関する指定はJREのlibにfontconfig~.srcというファイルで保存されている。

# ls /usr/openv/java/jre/lib/fontconfig*.src
/usr/openv/java/jre/lib/fontconfig.RedHat.5.properties.src
/usr/openv/java/jre/lib/fontconfig.RedHat.6.properties.src
/usr/openv/java/jre/lib/fontconfig.SuSE.10.properties.src
/usr/openv/java/jre/lib/fontconfig.SuSE.11.properties.src
/usr/openv/java/jre/lib/fontconfig.Turbo.properties.src
/usr/openv/java/jre/lib/fontconfig.properties.src
#

「fontconfig.RedHat.6.properties.src」の中を見てみると、間しそうな記述として以下を発見

# Font File Names
filename.-misc-kochi_gothic-medium-r-normal--*-%d-*-*-c-*-iso10646-1=/usr/share/fonts/vlgothic/VL-Gothic-Regular.ttf
filename.-misc-kochi_mincho-medium-r-normal--*-%d-*-*-c-*-iso10646-1=/usr/share/fonts/ipa-mincho/ipam.ttf
filename.-misc-zysong18030-medium-r-normal--*-%d-*-*-c-*-iso10646-1=/usr/share/fonts/cjkuni-uming/uming.ttc


# AWT X11 font paths
awtfontpath.chinese-tw-iso10646=/usr/share/fonts/cjkuni-uming
awtfontpath.chinese-cn-iso10646=/usr/share/fonts/cjkuni-uming
awtfontpath.japanese-iso10646=/usr/share/fonts/vlgothic
awtfontpath.korean-iso10646=/usr/share/fonts/un-core

どうやら明朝体は「ipa-mincho-fonts.noarch 」 に含まれる /usr/share/fonts/ipa-mincho/ipam.ttf、ゴシック体は「vlgothic-fonts」 に含まれる /usr/share/fonts/vlgothic/VL-Gothic-Regular.ttf を使っているようだ。

NetBackupクライアントの接続エラーに関して調査


Veritas NetBackupにおいて、NetBackupクライアントとの接続に問題があった場合の調査手法についてメモ書き

1.1 マスタサーバ/メディアサーバ上での名前解決確認

マスタサーバ/メディアサーバ上で、/usr/openv/netbackup/bin/bpclntcmd もしくは C:\Program Files\Veritas\NetBacku\bin\bpclntcmd.cmd を実行して、自身の名前解決状況を確認する。

# bpclntcmd -hn マスタサーバ/メディアサーバ名
# bpclntcmd -hn ドメイン名付きのマスタサーバ/メディアサーバ名
# bpclntcmd -ip IPアドレス

ここで予期しないIPアドレスが出てきてしまうのであれば、ホスト名/IPアドレス/DNS設定を見直すこと。

続いて問題が発生しているクライアントについての名前解決状況を確認する。

# bpclntcmd -hn クライアントホスト名
# bpclntcmd -hn ドメイン名付きのクライアントホスト名
# bpclntcmd -ip クライアントのIPアドレス

クライアントホスト名からIPアドレスが取得できないようであれば、DNS設定を見直し、DNS関連の設定変更ができない場合は hostsファイル(/etc/hosts, C:\Windows\System32\drivers\etc\hosts)にクライアントホスト名のエントリを追加すること。

追加後は、再度bpclntcmdを実行して、状況が変化したことを確認する。

1.2. クライアント上での名前解決確認

クライアント上で、/usr/openv/netbackup/bin/bpclntcmd もしくは C:\Program Files\Veritas\NetBacku\bin\bpclntcmd.cmd を実行して、自身の名前解決状況を確認する。

# bpclntcmd -hn クライアントホスト名
# bpclntcmd -hn ドメイン名付きのクライアントホスト名
# bpclntcmd -ip クライアントのIPアドレス

通常はクライアント自身については正常に情報が取得できるはずです。

続いてマスタサーバ/メディアサーバについての名前解決状況を確認

# bpclntcmd -hn マスタサーバ/メディアサーバ名
# bpclntcmd -hn ドメイン名付きのマスタサーバ/メディアサーバ名
# bpclntcmd -ip IPアドレス

マスタサーバ上で実行した結果と異なる場合は、名前解決情報のキャッシュが残存している可能性があるため、「bpclntcmd -clear_host_cache」を実行してキャッシュ削除した上で、再度、名前解決状況を確認する。

マスタサーバ/メディアサーバ名からIPアドレスが取得できないようであれば、DNS設定を見直し、DNS関連の設定変更ができない場合は hostsファイル(/etc/hosts, C:\Windows\System32\drivers\etc\hosts)にマスタサーバ/メディアサーバ 名のエントリを追加すること。

1.3. クライアント上でマスタサーバが認識している情報の確認

クライアント上で、/usr/openv/netbackup/bin/bpclntcmd もしくは C:\Program Files\Veritas\NetBacku\bin\bpclntcmd.cmd を実行して、NetBackupが認識しているホスト名情報を確認する。

# bpclntcmd -pn -verbose

2.1. 接続テストを実施

マスタサーバ上で、/usr/openv/netbackup/bin/admincmd/bptestbpcd もしくは C:\Program Files\Veritas\NetBacku\bin\admin\bptestbpcd を実行して、 マスターサーバからクライアントへの接続テストを実施します。

# bptestbpcd -client クライアントホスト名 -verbose -debug

QUADSTOR VLTを使ってみた


以前「オープンソース版もあるVTLソフトウェアQUADSTOR」という記事を作成したが、使ってはいなかった。

よく見てみたら、ローカルのテープ装置/テープライブラリとしてエミュレートしてくれる機能もあったので、NetBackup Linuxでテープライブラリを使う案件が来たついでに、練習のためQUADSTORを使ってみた。

QUADSTORの注意点

  • CGIを使うWebインタフェースのプログラム(標準はポート80使用)
  • Webインタフェースに認証機能がないので要注意(アクセスすれば誰でも消せます)
  • SELinux環境下で使う場合、後述のSELinuxコマンドを実行すること
  • 仮想テープのデータを保存する領域はRAWデバイスディスクが必要(OSからマウントされない)
  • QUADSTORの起動に時間がかかる(うちの環境では10分かかった)

セットアップ実施

セットアップは簡単で、「Installation/Upgrading on RHEL/CentOS 6/7, SLES 12 SP2 and Debian 7/8」に書いてあるものをそのまま実行した形である。

# yum install httpd gcc perl kernel-devel sg3_utils
# rpm -ivh quadstor-vtl-ext-3.0.31.1-rhel.x86_64.rpm

プログラムの自動起動で以下を実行

# systemctl enable httpd.service
# systemctl enable quadstorvtl.service

SELinux環境で動作するように下記の設定を実行

# setsebool -P httpd_enable_cgi 1
# semanage permissive -a httpd_t

なお「semanage」は標準ではインストールされていないので「yum install policycoreutils-python」を実行して、追加インストールする必要がある。

Webインタフェースにアクセスする為に、firewallに穴を開けます。

# firewall-cmd --permanent --zone=public --add-service=http

iSCSIデバイスとして動作するので、iSCSIで使用するポートについても設定します。

# firewall-cmd --permanent --zone=public --add-service=iscsi-target

また、Webインタフェースには認証機能がなく、誰でも使用できる状態であるため「Accessing the Web Management Interface」の「SECURING ACCESS TO THE WEB INTERFACE」に記載されているように.htpasswdを使ってアクセス制限をかけましょう。

このあと、Webインタフェースにアクセスすると、以下の様な感じの画面がでてきます。(なお、これはすでにVTL登録済みの状態です)

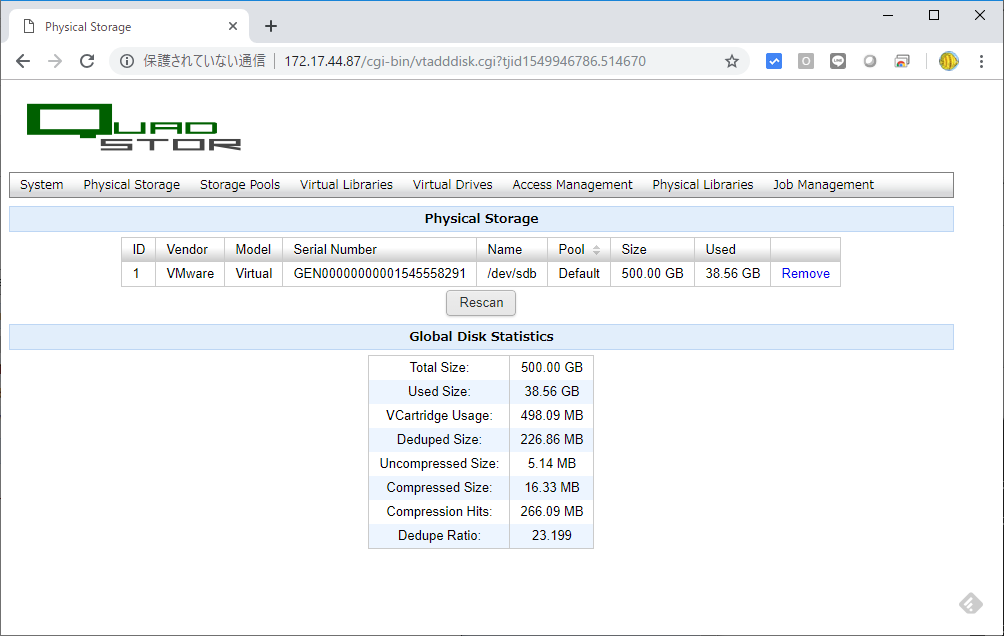

「Physical Storage」から「Rescan」するとマウントしていないRAWディスクが表示されますので、それを登録します。

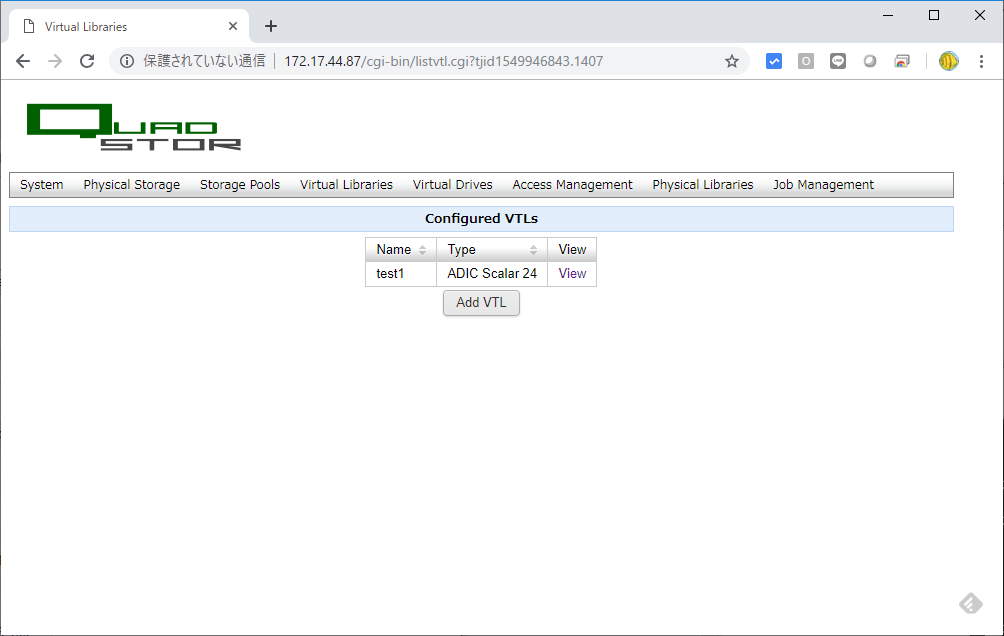

「Virtual Libraries」から「Add VTL」よりテープチェンジャーを作成します。

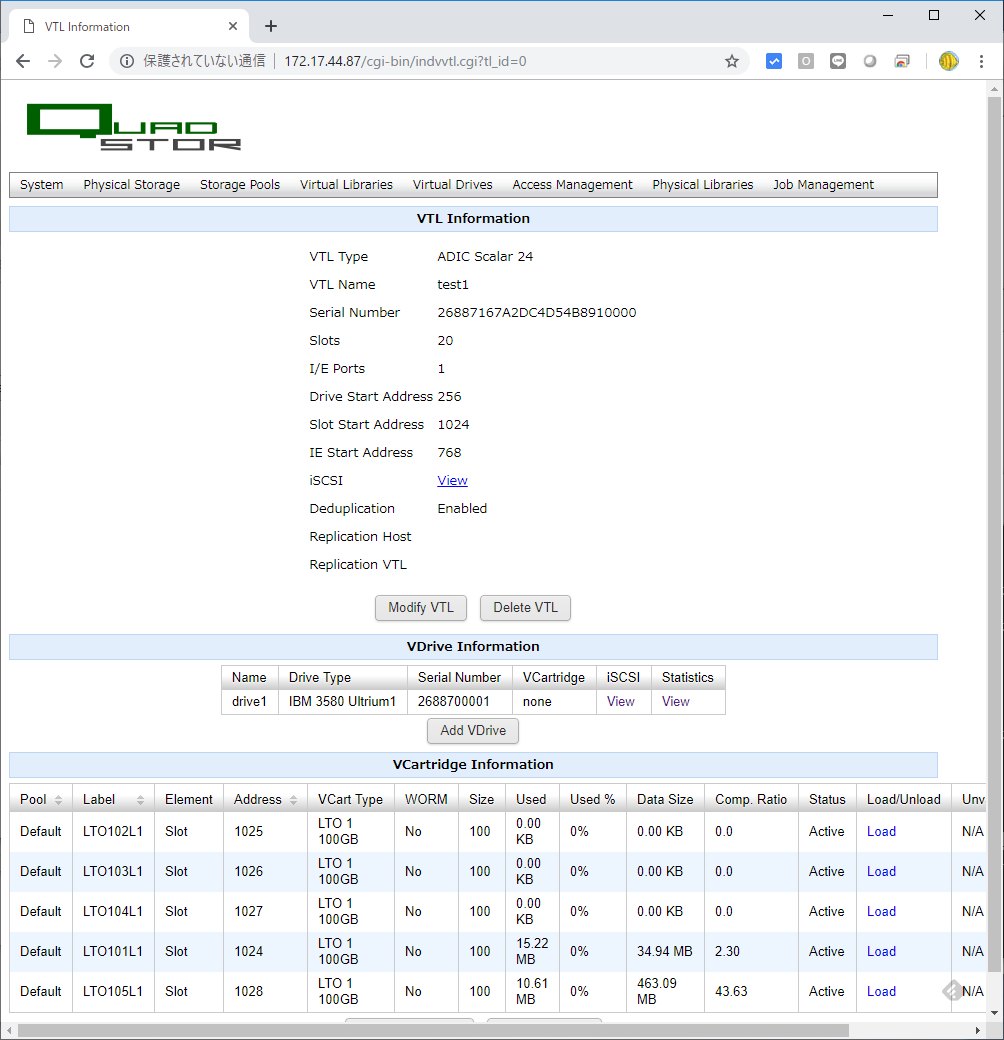

登録したテープチェンジャーは下記の様に見えます。

iSCSIのテープ装置としては作成されましたので、Linuxサーバから接続してみます。

CentOS7だったら、まずは「yum install iscsi-initiator-utils」で接続に必要なソフトウェアをインストールします。

続いて、iSCSI接続を永続化するため「systemctl enable iscsid」を実行します。

「iscsiadm -m discovery -t sendtargets -p <IPアドレス>」を実行し、検出したあと、「iscsiadm -m node –login -p <IPアドレス>」でログインします。

接続するとLinux上からは下記の様に見えるようになります。

# cat /proc/scsi/scsi
<略>
Host: scsi34 Channel: 00 Id: 00 Lun: 00
  Vendor: IBM      Model: ULT3580-TD1      Rev: D711
  Type:   Sequential-Access                ANSI  SCSI revision: 06
Host: scsi33 Channel: 00 Id: 00 Lun: 00
  Vendor: ADIC     Model: Scalar 24        Rev: 6.24
  Type:   Medium Changer                   ANSI  SCSI revision: 03
#

NetBackupのコマンドで確認してみると、下記の様にみえました。

# /usr/openv/volmgr/bin/tpautoconf -t
TPAC60 IBM     ULT3580-TD1     D711 2688700001 -1 -1 -1 -1 /dev/nst0 - -
# /usr/openv/volmgr/bin/tpautoconf -r
TPAC60 ADIC    Scalar 24       6.24 26887167A2DC4D54B8910000 -1 -1 -1 -1 /dev/sg4 - -
# /usr/openv/volmgr/bin/scan
************************************************************
*********************** SDT_TAPE    ************************
*********************** SDT_CHANGER ************************
************************************************************
------------------------------------------------------------
Device Name  : "/dev/sg4"
Passthru Name: "/dev/sg4"
Volume Header: ""
Port: -1; Bus: -1; Target: -1; LUN: -1
Inquiry    : "ADIC    Scalar 24       6.24"
Vendor ID  : "ADIC    "
Product ID : "Scalar 24       "
Product Rev: "6.24"
Serial Number: "26887167A2DC4D54B8910000"
WWN          : ""
WWN Id Type  : 0
Device Identifier: "ADIC    26887167A2DC4D54B8910000"
Device Type    : SDT_CHANGER
NetBackup Robot Type: 8
Removable      : Yes
Device Supports: SCSI-3
Number of Drives : 1
Number of Slots  : 20
Number of Media Access Ports: 1
Drive 1 Serial Number      : "2688700001"
Flags : 0x0
Reason: 0x0
------------------------------------------------------------
Device Name  : "/dev/nst0"
Passthru Name: "/dev/sg3"
Volume Header: ""
Port: -1; Bus: -1; Target: -1; LUN: -1
Inquiry    : "IBM     ULT3580-TD1     D711"
Vendor ID  : "IBM     "
Product ID : "ULT3580-TD1     "
Product Rev: "D711"
Serial Number: "2688700001"
WWN          : ""
WWN Id Type  : 0
Device Identifier: "IBM     ULT3580-TD1     2688700001"
Device Type    : SDT_TAPE
NetBackup Drive Type: 3
Removable      : Yes
Device Supports: SCSI-6
Flags : 0x0
Reason: 0x0
#

ドキュメントを確認すると、「Data deduplication best practices」というのがあり、重複排除が行われた状態でRAWストレージに格納されている模様。

MSSQL Always on構成でのデータベースリカバリ手順の概要


MSSQL Always on構成で、バックアップソフトを使ってデータベースバックアップを行っている場合、リストア/リカバリをどのように行うのか、わかりにくかったのでメモ。

(1) SQLマネージメントスタジオでAlways on設定から該当データベースを削除

(2) フェールオーバークラスタマネージャーにてSQLの役割を全て停止(一部だけだとうまくいかないケースあり)

(3)バックアップソフトからリストア実施

(4)フェールオーバークラスタマネージャーにてSQLの役割を開始

(5)SQLマネージメントスタジオでAlways on設定に該当データベースを追加

SQL Management Studioでunixtimeを1分おきにINSERTするSQL文


バックアップの試験のため、定期的にMSSQLデータベースの指定テーブル上にデータをインサートさせる必要が出た。

データベース「pubs」にテーブル「test3」を作り、そこに数字を格納する「counter」を作成。

create table [pubs].[dbo].[test3](
[counter][CHAR](128)NULL
) on [PRIMARY]

そして、ここに対して、1分おきにunixtimeで時刻を追加していく、というもの

下記はとりあえず40分実行するサンプル

declare @i int
declare @date numeric
set @i = 1
while @i < 40
begin
 SELECT @date = DATEDIFF(s,'1970/1/1', GETUTCDATE() );
 insert into [pubs].[dbo].[test3](counter)values (@date);
 set @i = @i + 1
 waitfor delay '00:01:00'
end

なお、データを確認する場合は、以下を実行する

select * from [pubs].[dbo].[test3];
